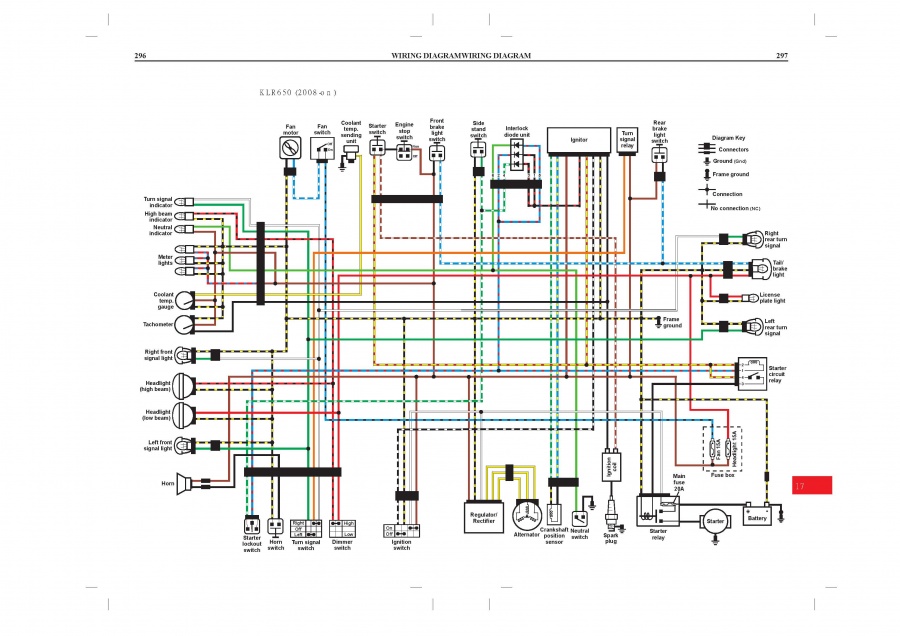

Схема KLR 650E (Gen2)

электрика KLR 650
Администратор Гуру
Vaso
Медаль
Сообщений: 3601
Москва
2021 день назад
http://klr650.tmweb.ru/forum/thread38-1.html#17585

Наслаждайтесь smile
Редактировалось: 1 раз (Последний: 15 ноября 2024 в 02:57)
KLX250'04 Green, KLE650'15 black
Администратор
Vasyatlt
Сообщений: 1
Тольятти
3913 дней назад
СПС может пригодится
Администратор Интересующийся
bzrd
Сообщений: 73
Красноярск
2150 дней назад
Можно пояснить? А данная схема к 2008-й модели применима?
KLR 650E8F 2008
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
у меня вот тут назрел вопрос. Долго изучал схему и никак не могу понять, почему у меня индикатор поворотов работает только на одну сторону. Может кто просветит??
клр650 2007, краcно-серо-черный.
Администратор Живет здесь
kochan
Медаль
Сообщений: 316
Новосибирск
2153 дня назад
motophil:
у меня вот тут назрел вопрос. Долго изучал схему и никак не могу понять, почему у меня индикатор поворотов работает только на одну сторону. Может кто просветит??

а ты случаем в приборке лампочки на диоды не махнул?
я вот изза этой темы пака оставил одну на поворотниках - пака LED реле не придет.
Улыбайтесь - это хорошая карма =-_-=
Администратор Гуру
Vaso
Медаль
Сообщений: 3601
Москва
2021 день назад
motophil:

у меня вот тут назрел вопрос. Долго изучал схему и никак не могу понять, почему у меня индикатор поворотов работает только на одну сторону. Может кто просветит??

Пульт, побрызгай туда какой-нить хернью для контактов, типа ликвимоли электрик спрей.
У меня такая хрень была, я разобрал, все почистил, через какое время опять не работает, залил туда спрея и все работает уже 2 года)
KLX250'04 Green, KLE650'15 black
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
Vaso, спасибо
Редактировалось: 1 раз (Последний: 19 мая 2015 в 10:42)
клр650 2007, краcно-серо-черный.
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
kochan:
а ты случаем в приборке лампочки на диоды не махнул?
только подсветку приборки. индикаторы- нет
клр650 2007, краcно-серо-черный.
Администратор Живет здесь
kochan
Медаль
Сообщений: 316
Новосибирск
2153 дня назад
воот....проверь, что точняк туда не вставил диод - тк было тоже самое у меня на выхах (правая нижняя лампочка - поворотник) smile

сами поворотники на диоды не менял? у меня пока тоже сток, тк если ставить диоды без led-реле - начинаются глюки

ЛЕДЫ - они полярные - это раз и существенно меньшее сопротивление имеют - это два (это если хотим запихать их и в поворотники).

если хотим лед в индикаторе поворотников - два варианта:
1. разносить на каждую сторону поворота по led'у
2. ставить лампочку 194 типа без поляризации
Редактировалось: 3 раза (Последний: 19 мая 2015 в 13:13)
Улыбайтесь - это хорошая карма =-_-=
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
kochan, 3 может кстати да. Из за полярности диодов!! Надо проверить. Вдруг на самом деле диод запихул
клр650 2007, краcно-серо-черный.
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
kochan, все дело было в светодиоде!!! 9
клр650 2007, краcно-серо-черный.
Администратор Гуру
Vaso
Медаль
Сообщений: 3601
Москва
2021 день назад
motophil:

kochan, все дело было в светодиоде!!! 9

А, че, кстати, хорошо диоды светят в приборке?)
KLX250'04 Green, KLE650'15 black
Администратор Опытный
motophil
Медаль
Сообщений: 670
йошкар-ола
1557 дней назад
у меня были дешевые, так что разницы по яркости со стоковой лампочкой незаметил
клр650 2007, краcно-серо-черный.
Администратор Живет здесь
kochan
Медаль
Сообщений: 316
Новосибирск
2153 дня назад
Vaso:
А, че, кстати, хорошо диоды светят в приборке?)
вечером сфотаю... выложу в темке про переход на диоды

у меня тоже не самые дорогие - SMD
если быть точным то 10 штук за сто рублей из чайны

http://www.ebay.com/itm/10PCS-RED-T10-LED-5050-5-SMD-Car-Side-Wedge-LED-PARKING-LIGHTS-W5W-194-168-/151564142549?pt=LH_DefaultDomain_15&hash=item2349ed47d5&vxp=mtr



светят ярче чем лампы точно
...единственное наверное цвет бы чуть подобрал...
на зеленыекрасные например - было бы камфортней глазу вечером
Редактировалось: 2 раза (Последний: 20 мая 2015 в 13:01)
Улыбайтесь - это хорошая карма =-_-=
Администратор Живет здесь
Polkan
Медаль
Сообщений: 233
Иркутск
1 день назад
Александр Lepage сделал и выложил в ТГ-чатике прекрасную одностраничную схему KLR E:
схема векторная в PDF

Она же в JPG, но хуже качеством из-за перезаливки:
Редактировалось: 3 раза (Последний: 15 ноября 2024 в 02:57)
KLR650E '09
